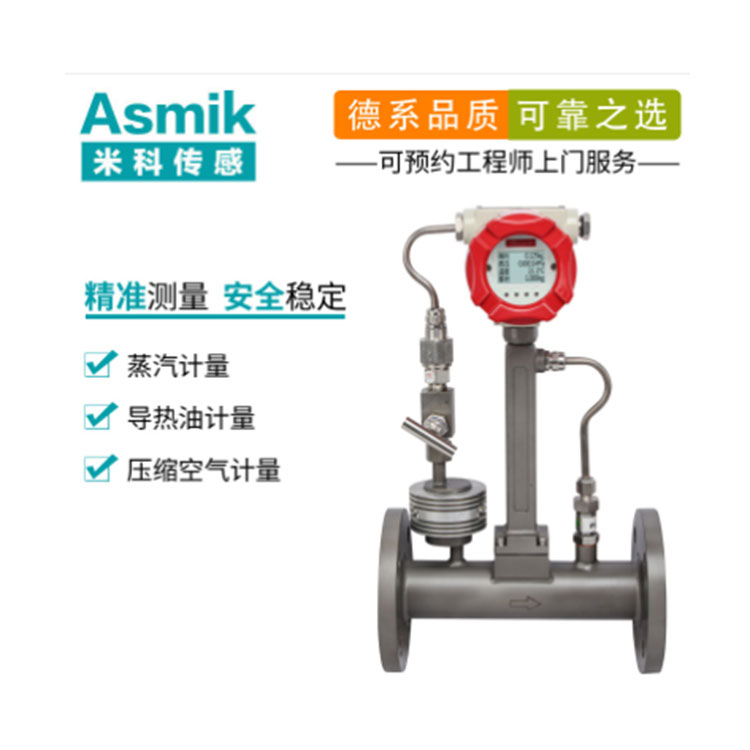

涡街流量计安装注意事项

　　关于涡街流量计的安装，应该注意以下几个方面。



　　1、涡街流量计合理选择安装场所和环境。



　　避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀环境等，同时要考虑安装维修方便。



　　2、涡街流量计上下游必须有足够的直管段。



　　若传感器安装点的上游在同一平面上有二个90。弯头，则：上游直管段≥25D，下游直管段≥5D。若传感器安装点的上游在不同平面上有二个90。弯头，则：上游直管段≥40D，下游直管段≥5D。调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。



　　3、涡街流量计在水平管道上安装是流量传感器最常用的安装方式。



　　测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。



　　4、涡街流量计传感器在垂直管道的安装。



　　测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。



　　5、涡街流量计管道采取减振动措施。



　　传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。



　　6、涡街流量计传感器在水平管道的倒装。



　　一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。



　　7、涡街流量计传感器在有保温层管道上的安装。



　　测量高温蒸汽时，保温层最多不能超过支架高度的三分之一。



　　8、涡街流量计测压点和测温点的选择。



　　根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D处



　　9、涡街流量计传感器在水平管道的侧装。



　　无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许最好采用侧装，这样流体的温度对放大器的影响较小。



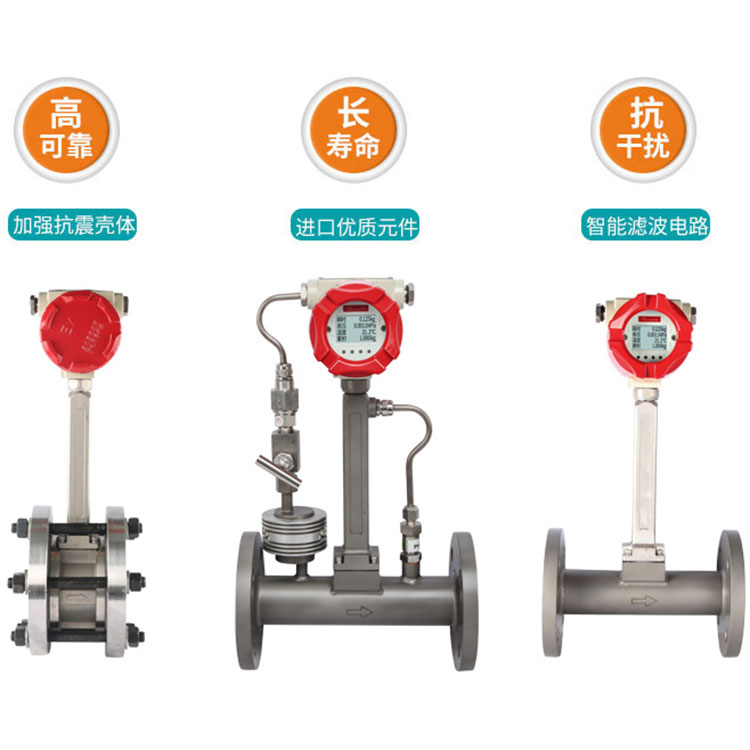

　　涡街流量计适用液体、气体、蒸汽、低温介质和各种腐蚀性与放射性介质等的测量，是一款测量精准度较高的仪表，目前应用极为广泛。
