涡街蒸汽流量计：工业蒸汽计量的优选方案

在现代工业生产和流程控制中，蒸汽流量的准确测量对于能源管理、成本控制及生产效率至关重要。涡街蒸汽流量计作为一种基于卡门涡街原理设计的流量测量仪表，凭借其高可靠性、高精度及广泛的适用性，已成为工业蒸汽计量的优选方案。本文将详细介绍涡街蒸汽流量计的工作原理、结构组成、技术特点、应用领域以及安装与维护等方面的知识。 一、工作原理

涡街蒸汽流量计的工作原理基于卡门涡街效应。当蒸汽流经管道中的非流线型漩涡发生体（如三角柱、梯形柱）时，会在两侧交替产生规则的漩涡，形成两列平行但旋转方向相反的涡街。漩涡的脱落频率与蒸汽流速成正比，通过检测这一频率，即可计算出蒸汽的流量。具体来说，流量Q可以通过以下公式计算：Q=A·v=f·d·A/St，其中A为管道横截面积，v为流速，f为漩涡频率，d为发生体特征宽度，St为斯特劳哈尔数（与漩涡发生体形状相关，通常为常数）。质量流量则需结合蒸汽密度，通过温压补偿修正得到。

二、结构组成

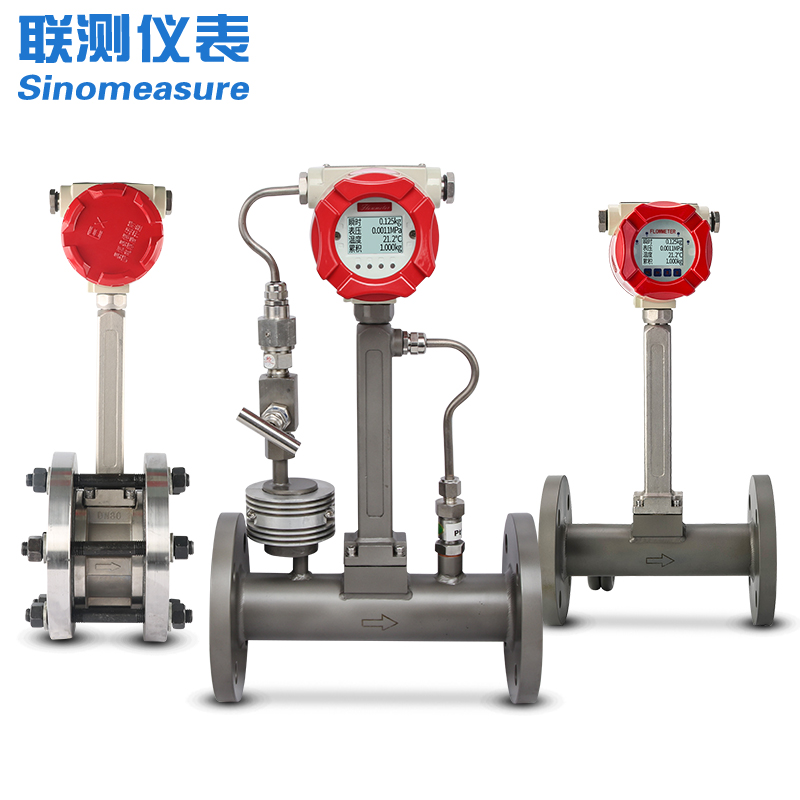

涡街蒸汽流量计主要由漩涡发生体、传感器、信号转换器及温压补偿模块（可选）等组成。漩涡发生体是关键部件，决定涡街稳定性；传感器用于检测漩涡频率，常用压电晶体或电容式探头，将机械振动转为电信号；信号转换器负责放大、滤波、整形信号，输出标准信号（如4-20mA、脉冲等）；温压补偿模块则用于实时修正蒸汽密度变化，提高测量精度。

三、技术特点
高精度测量：涡街蒸汽流量计在特定的雷诺数范围内，输出信号频率保持稳定，不受流体物理性质和组份变化的影响，测量精度高。 宽量程比：量程比通常可达10:1以上，适应流量波动大的场合。 低压损：相比孔板流量计，涡街蒸汽流量计的压损较小，节能效果显著。 适用介质广泛：可测量饱和蒸汽、过热蒸汽及多种气体、液体，满足不同工业需求。 结构简单，维护成本低：内部无可动部件，结构简单，可靠性高，维护成本低。
四、应用领域

涡街蒸汽流量计广泛应用于工业锅炉、热力管网、化工流程、发电厂等多个领域。在工业锅炉中，用于监测蒸汽产出与消耗；在热力管网中，用于供热系统蒸汽分配计量；在化工流程中，用于反应釜、干燥设备蒸汽控制；在发电厂中，用于汽轮机进汽流量监测。

五、安装与维护
安装要求：涡街蒸汽流量计的安装应遵循一定的要求，包括选择合适的安装位置（如上游≥15D，下游≥5D的直管段要求，D为管径），避免弯头、阀门扰动流场；水平安装时传感器朝上，防止冷凝水积聚；垂直安装适用于上升蒸汽流。同时，应远离泵、压缩机等振动源，必要时加装软管或支架。 维护保养：定期检查密封性，防止蒸汽泄漏；清洁传感器表面，避免结垢影响灵敏度；校验信号输出，确保转换器工作正常。定期校准也是必不可少的，建议每年使用标准流量装置进行一次比对校准。

综上所述，涡街蒸汽流量计以其高精度、宽量程比、低压损、适用介质广泛及技术成熟稳定等特点，在工业蒸汽计量中发挥着重要作用。通过了解其工作原理、结构组成、技术特点、应用领域以及安装与维护等方面的知识，我们可以更好地使用和维护涡街蒸汽流量计，为工业生产和流程控制提供有力的支持。
