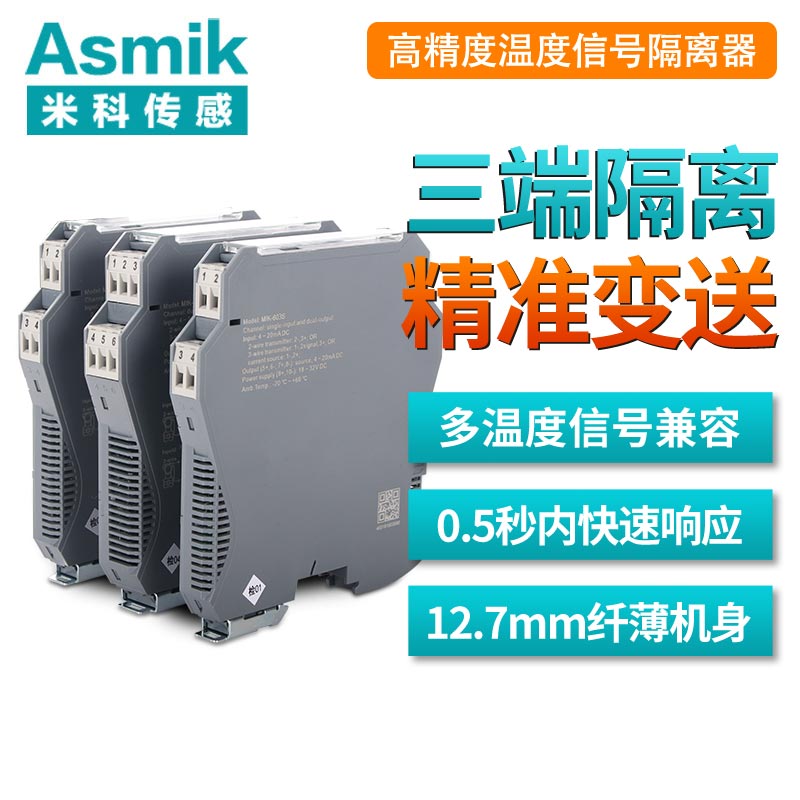

米科MIK-603S经典款可编程智能型温度隔离器

Company Information

信号隔离器



Asmik's news

米科动态

米科传感联系电话13758257245

杭州米科传感地址 浙江省杭州经济技术开发区下沙6号大街452号

产品概述

  MIK-603S系列温度隔离器,输入热电偶/热电阻信号,经隔离转换为电流/电压信号输出。输入端、输出端及电源端三端隔离,具有在线故障自诊断等功能,是智能化的温度变送器产品。

  本产品为智能化设计,内部采用了数字化调校,无电位器、自动零点校准等诸多先进技术。可与各类仪表及DCS,PLC等设备配套使用,在石油、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

米科MIK-603S经典款可编程智能型温度隔离器

产品特点

  1、专利电源电压挡墙技术,实现电源输入、输出高隔离

  2、产权专用EMC器件,实现信号输入、输出高抗干扰

  3、采用全新进口芯片,提升能源利用率,实现超低功耗

  4、0.1%高精度,保护后端设备

  5、采用全新进口端子,各端子可带电插拔

  6、响应速度≤0.5s

  7、产权专用信号磁性材料,宽温范围内磁导特性稳定

  8、专利温度冷端补偿端子,高精度、快响应冷端温度测量

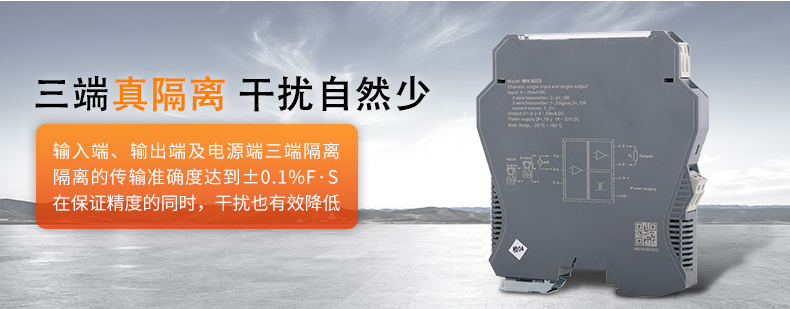

MIK-603S信号隔离器特点
产品参数

产品型号:MIK-603S

工作电源:直流18~32V(典型值24V DC)

输入信号:热电偶:K、E、S、B、J、T、R、N及WRe3-WRe25、WRe5-WRe26等;

  热电阻:二/三线制热电阻(Pt100、Cu50、Cu100、BA1、BA2等);

  输入信号类型及量程在订货时确定,也可自行编程。

输出信号:直流电流:0(4)mA~20mA; 0mA~10mA;

  直流电压:0(1)V~5V; 0V~10V;

  如需其它信号类型请订制,具体信号类型详见产品标签。

输出纹波:≤5mVrms(负载250Ω)

隔离传输准确度:±0.1%F∙S(25℃±2℃),不含冷端补偿

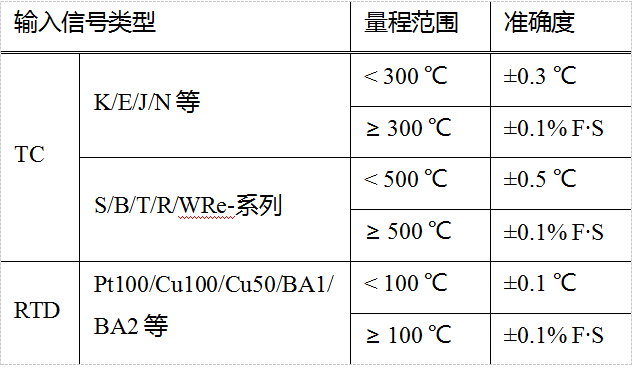

输入信号类型

温度漂移:40ppm/℃

响应时间:≤0.5s

冷端温度补偿准确度:±1℃(预热时间10分钟)

冷端温度补偿范围:-20℃~+60℃

测量热电阻允许的引线电阻:≤20Ω/线

负载能力:0(4)mA~20mA:≤550Ω;0mA~10mA: ≤1.1kΩ

  0(1)V~5V:≥1MΩ; 0V~10V:≥2MΩ;

满载功耗:24V DC供电,单路满载输出时 0.7W

  24V DC供电,双路满载输出时 1.3W

供电电压范围:18V DC~32V DC(典型值:24V DC)

介电强度:≥2500VAC(输入/输出、输入/电源之间)

  ≥1500VAC(输出/电源之间)

绝缘电阻:≥100MΩ(输入/输出/电源之间)

电磁兼容:EMC符合IEC61326—3

外形尺寸:宽×高×深(12.7mm×110mm×118.9mm)

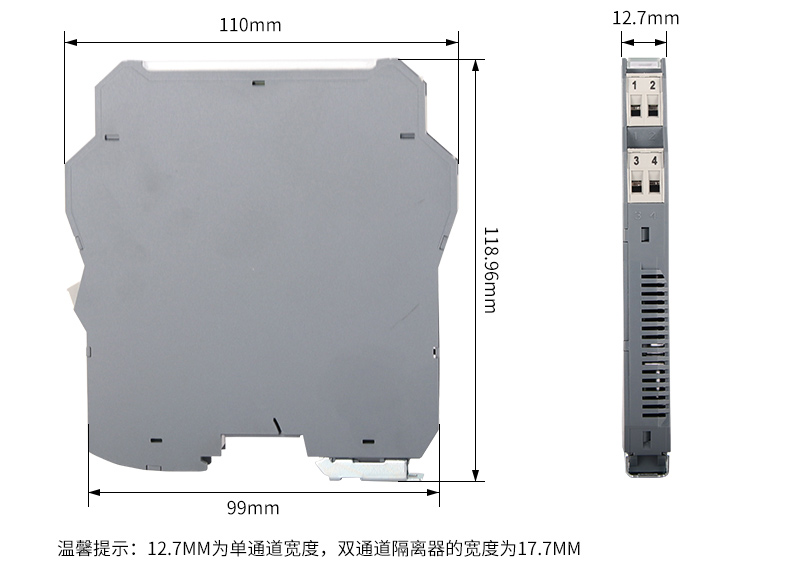

MIK-603S信号隔离器产品尺寸

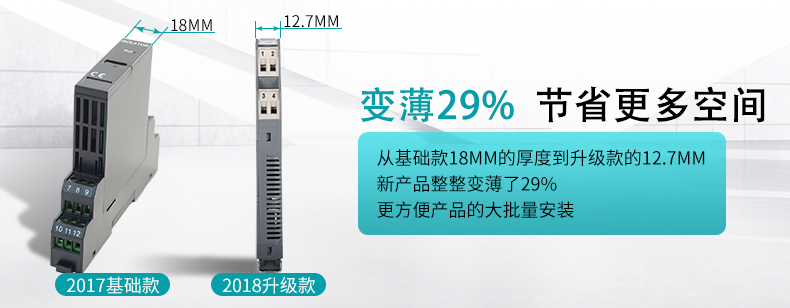

MIK-603S信号隔离器尺寸对比

产品选型

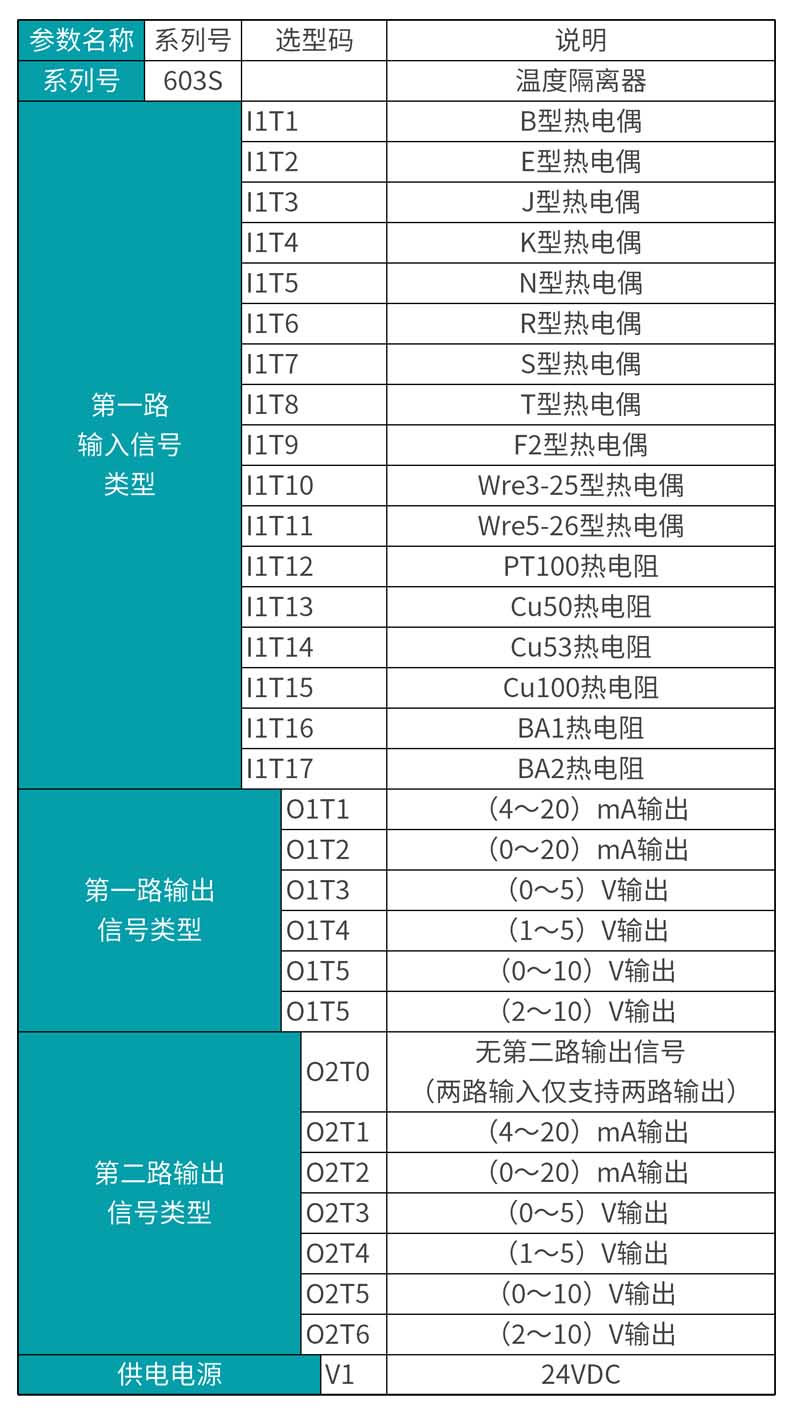

米科MIK-603S-温度隔离器选型表

本产品适用于非防爆场合,如需防爆产品需特殊注明

产品接线

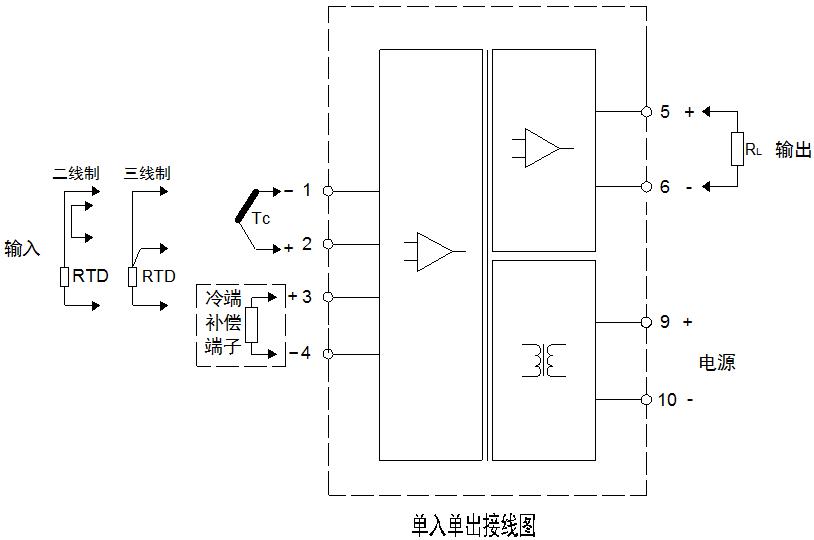

单入单出温度隔离器接线图

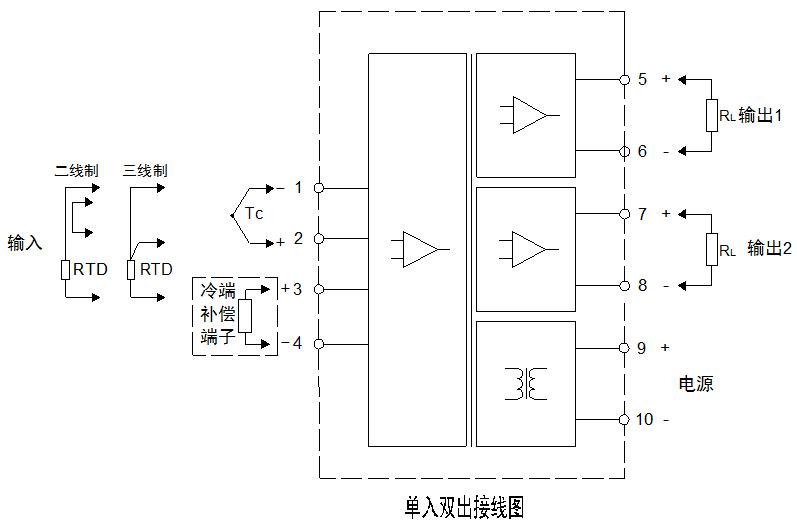

单入双出温度隔离器接线图
