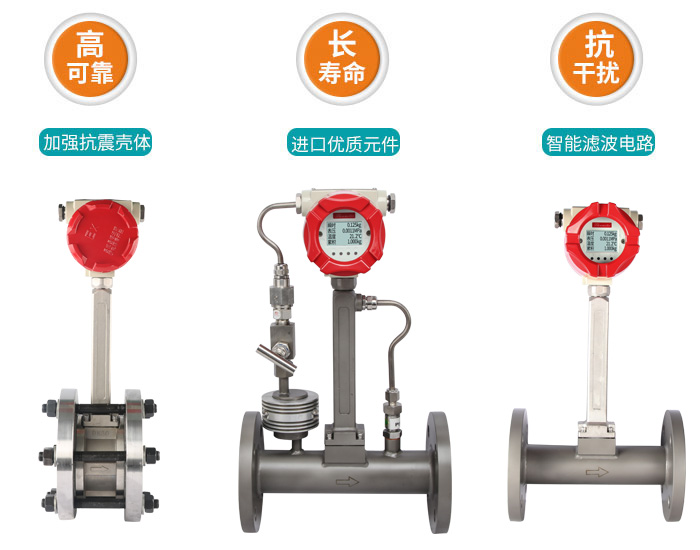

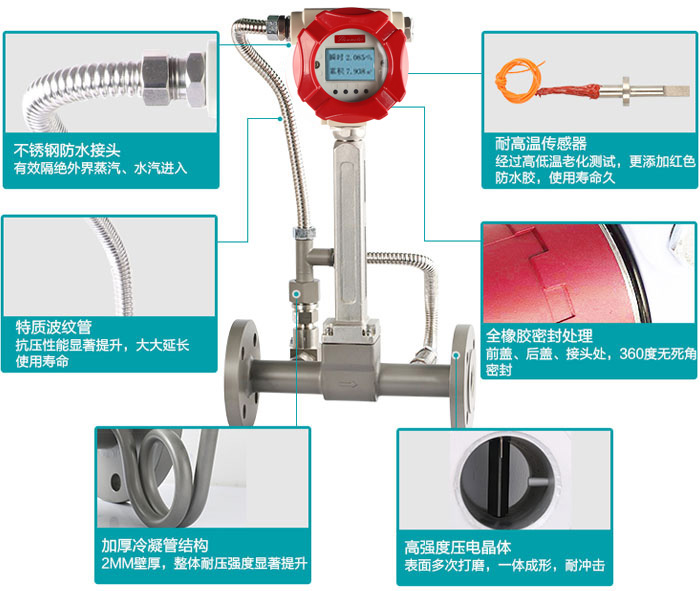

涡街流量计(蒸汽)安装注意问题



　　2、对配管的要求：涡街流量计安装点的上下游配管的内径与流量计内径相同，必须水平安装在管道上(管道倾斜在5°以内)，安装时流量计轴线应与管道轴线同心，流向要一致。



　　3、对旁通管的要求：为了保证蒸汽涡街流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀(截止阀)，同时应设置旁通管道。流量控制阀要安装在流量计的下游，蒸汽涡街流量计流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。



　　4、对外部环境的要求：蒸汽涡街流量计zui好安装在室内，必须要安装在室外时，一定要采用防晒、防雨、防雷措施，以免影响使用寿命。



　　5、安装场所：流量计应安装在便于维修，无强电磁干扰与热辐射的场所。

　　蒸汽分为饱和蒸汽和过热蒸汽，一般来说，涡街流量计厂家会给出饱和、过热蒸汽质量流量范围表以供用户选型，以便确定口径大小。对于过热蒸汽要进行温度压力补偿，电磁流量计对于真正意义上的饱和蒸汽只需进行温度或压力补偿即可，在测量时根据温度压力查密度表以求得所需质量流量。在实际测量时由于工况变化，饱和蒸汽和过热蒸汽都有可能偏离原来的设计状态，就使得通常由蒸汽温度压力求取其密度的关系发生变化，对计量准确性造成影响。



　　1.过热蒸汽



　　在流量计算仪中可根据过热蒸汽的温度、压力查表得密度求取质量流量，但当过热蒸汽在经过长距离输送后，或由于管道保温措施不当，往往会因为热量损失温度降低使其从过热状态进入临界饱和状态，甚至部分蒸汽冷凝出现相变而变成水滴，这时成为湿饱和蒸汽(过饱各蒸汽)。



　　涡街流量计的输出仅与流过测量管的流体流速成正比，在测湿饱和蒸汽时，水滴对涡街流量计输出的影响可忽略不计,故可以认为涡街流量计的输出完全是由湿饱各蒸汽的干部分(饱和部分)所引起,而干部分的密度可根据压力补偿或温度补偿查出。蒸汽计量时如果双方约定按蒸汽干部分结算费用，冷凝水不收费，则相变对测量的影响微不足道，可以忽略；如果冷凝水也按照蒸汽一样收费，则涡街流量计的计量结果偏低。

　　2.湿饱和蒸汽



　　当涡街流量计安装在减压阀后，湿饱和蒸汽突然较大幅度减压，流体出现绝热膨胀，水滴部分蒸发，同时从液相和汽相中吸收汽化热，使汽液相温度降低，如果温度降低得不多或蒸发前湿度较高，会使温度迅速降低到与新的压力所对应的饱和温度，建立新的平衡，这时蒸汽仍为饱和蒸汽，如果压力降低得很多或蒸发前湿度较低，则因水滴蒸发而使温度降低后仍高于新的压力所对应的饱和温度，则蒸汽变为过热蒸汽。
